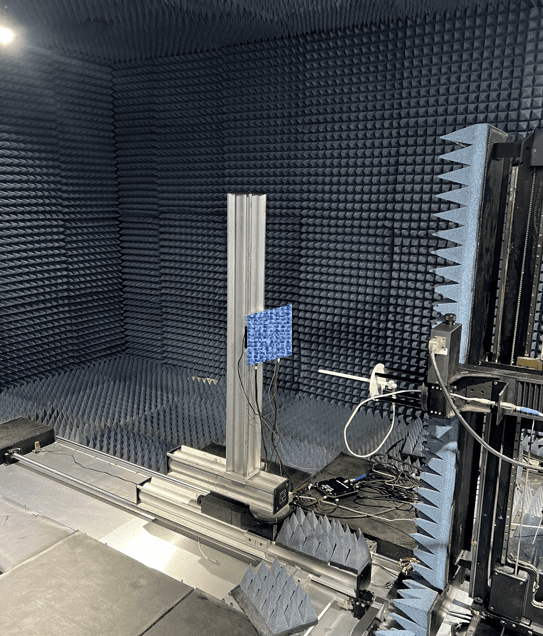

Near-Field Measurement System
1. 측정 시스템 : NSI-MI
2. 계측장비 : Agilent
3. 주파수 범위 : ~ 40 GHz
4. 산출물 :
- Realized Gain
- Beam Pattern
- Beam Pattern Raw Data
- EIRP(Option)
- G/T(Option)
5. 측정 가능한 AUT(Antenna Under Test) 사양
- 최대 크기: 500 × 500 mm
- 최대 무게: 80 kg
- 시스템 설치 가능 공간: 1200 × 1200 mm
6. 측정방법 : Planar, Cylindrical
- AUT는 3축 회전이 가능하여 다양한 방향성 분석 및 Plot 생성을 지원하며
기본적으로는 Planar Near-field 방식을 사용하되
AUT 크기가 500 × 500 mm 이하이고 무게가 8 kg 이하인 경우
Cylindrical Near-field 측정도 지원 가능합니다.
측정 의뢰하기
Solution
당사는 다양한 기관이 보유한 시스템에서 발생하는 문제를 진단하고 이를 다각도로 분석하여 원인을 규명합니다. 문제 해결을 위한 기획 단계부터 설계, 해석, 시험, 그리고 양산에 이르기까지 전 과정에 걸친 통합 솔루션을 제공합니다. 단순한 기술 제공을 넘어 각 기관의 운용 환경과 요구 사항을 반영한 맞춤형 접근을 통해 실질적인 성능 개선과 운영 안정성을 동시에 달성할 수 있도록 지원합니다.
고객의 동의를 받지않은 모든 의뢰 및 솔루션은 비밀이 유지되며 요청에따라 비밀유지계약을 진행합니다.
테프론 기판 판매
FAF-4D
유전율 (εr) : 2.7 (@10GHz)
손실 탄젠트 (Df) :
0.0018 ~ 0.0020 @ 10 GHz
크기 : 500(W)x500(H)x1(T)(mm)
동박 두께 : 35 μm
표면저항 : ≥ 1×10¹⁴ Ω
체적저항 : ≥ 1×10¹³ Ω·m
선팽창 계수 : (CTE) : ≤ 7.0 ×10⁻⁵ /°C
동박 접착력 : ≥ 17.5 N/10 mm
구매하기
